MC型二重管

【改正内容】水質汚濁防止法が改正されました。

（1）対象施設の拡大

有害物質を貯蔵する施設等の設置者は、施設の構造等について、都道府県知事等に事前に届け出なければならないこととする。

（2）構造等に関する基準の遵守義務

有害物質の使用、貯蔵等を行う施設の設置者は、構造等に関する基準を遵守しなければならないこととする。また、都道府県知事等は、当該施設が基準を遵守していないときは、必要に応じ命令できることとする。

（3）定期点検の義務の創設

有害物質の使用、貯蔵等を行う施設の設置者は、施設の構造・使用の方法等について、定期に点検しなければならないこととする。

「MC型二重管」は、全商品の中でも最も売れている商品です。実管16Aから200Aまで全てを網羅し、施工をすることで簡単に二重配管が完成いたしますので、大幅な工期短縮になります。また、二重構造のため、保温（断熱）効果が高く、結露防止や有害物質の漏れなど、安全対策にも最も優れた商品です。

【対策案】施設本体に付帯する配管等に関する基準 （地上設置の場合）

※「配管等」とは有害物質を含む水が流れる配管本体、継手類、フランジ類、バルブ類、ポンプ設備を含む。

有害物質を含む水の漏えいを防止できる材質・構造とするか、目視等で容易に漏えいが確認できるように設置する必要がある。また、定期点検で目視等による破損等の異常及び漏えいの有無の確認を行うこととする。加えて、漏えいした有害物質を含む水を回収し、再利用するか、または生活環境保全上支障のないように適切に処理すること。

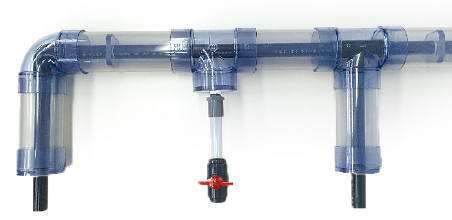

TV（外管VU透明仕様）

TV（外管VU透明仕様）

注：熱による外管の伸縮を吸収するため、直管（外管）を10m以内に市販の塩ビ用伸縮継手を使うことをお勧めします。
☆直管には、内管16A～30Aまでは4個、40A～100Aまでは3個のセンターリングが付いております。
☆直管4mをカットしてお使いの場合、70cm未満は内管にセンターリングがない状態でお使いください。
☆透明直管は、紫外線に長期間あたりますと、スリガラスのように濁る場合がございますのでご注意ください。

TV（外管VU透明仕様）

TV（外管VU透明仕様）

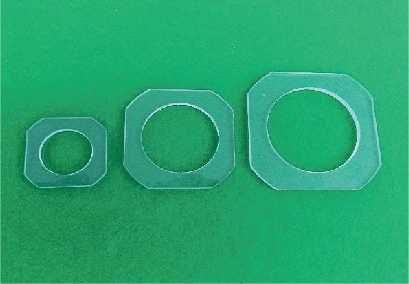

追加用　MC型直管用センターリング

☆センターリングは全て透明仕様です。
☆直管16×50Aから30×75Aまでは、4m直管に対してセンターリング4枚が必要です。
☆直管40×75Aから150×250A では、4m直管に対してセンターリング3枚が必要です。
☆直管200×300Aは、4m直管に対してセンターリング4枚が必要です。

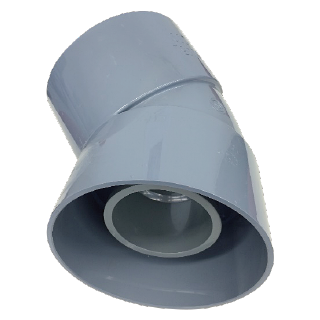

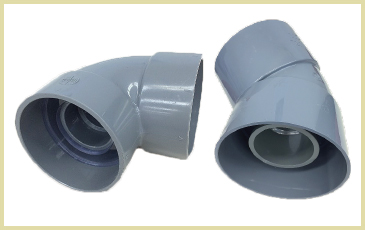

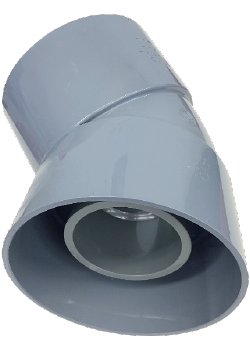

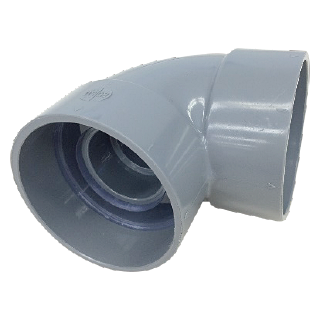

VU（外管VUグレー仕様）

注：熱による外管の伸縮を吸収するため、直管（外管）を10m以内に市販の塩ビ用伸縮継手を使うことをお勧めします。

☆直管には、内管16A～30Aと200Aは4個、40A～150Aまでは3個のセンターリングが付いております。
☆直管4mをカットしてお使いの場合、70cm未満は内管にセンターリングがない状態でお使いください。

VU（外管VUグレー仕様）

VU（外管VUグレー仕様）

VU（外管VUグレー仕様）

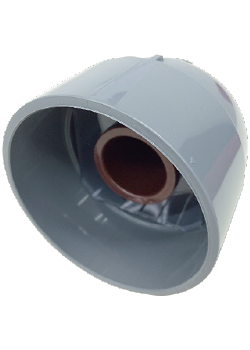

※：HT二重管の場合、実管（内管）パイプのHTは熱伸縮率が温度により、大きな伸縮量になる場合があります。そのため、設計段階や施工段階で十分に伸縮処理をすることが重要になります。分岐部近傍（2m以内）に固定支持を設け、外管についても伸縮継手などを考慮してください。

異径チーズ（外管TV透明仕様）

異径チーズ（外管VUグレー仕様）
