二重管用非接触液漏れ警報器・チーズドレンバルブ付

二重配管専用非接触警報器は、万一の漏れに対して、約20ccの薬液または排水液で反応し警報器を鳴らすシステムですので、内管で漏れたものが外管に漏れたら即座に液漏れを知らせます。

二重配管専用の非接触警報器は、ドレン管の外にセンサーがあるため、配管内部に流れる薬液を選ばず、どんなものにも対応し、またアンプ内の出力端子から線を直接持っていくか、電波を飛ばすかの接続をすれば、工場内ではなく、事務所または制御装置で一元管理をすることも可能になります。

二重配管専用非接触液漏れ警報器・チーズドレン
二重配管専用非接触液漏れ警報器・チーズドレン

警報器単体
警報器単体

検査口付チーズドレンバルブ
検査口付チーズドレンバルブ

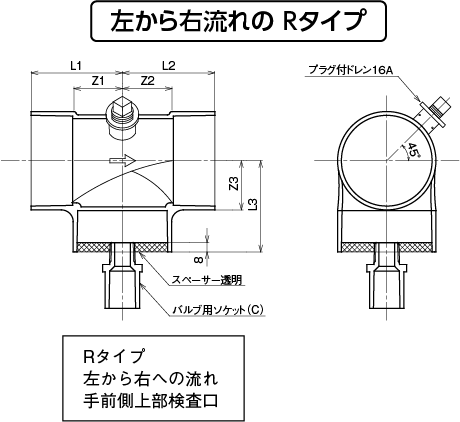

左から右流れの Rタイプ

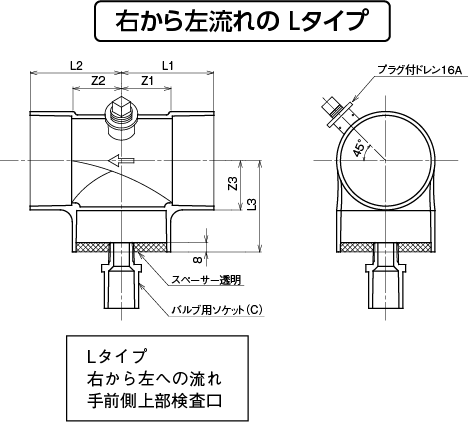

右から左流れの Lタイプ

RTVH(透明管仕様・左から右流れの Rタイプ)
(15A透明ドレン付バルソケ使用)

外管サイズ 実管対応サイズ 非接触液漏れ警報器付きチーズドレンバルブ品番 Rタイプ
50A 16A対応品 RTVH-TDV50A
65A 20A対応品 RTVH-TDV65A
75×50A 25A・30A・40A対応品 RTVH-TDV7550A
100×50A 50A対応品 RTVH-TDV10050A

LTVH(透明管仕様・右から左流れの Lタイプ)
(15A透明ドレン付バルソケ使用)

外管サイズ 実管対応サイズ 非接触液漏れ警報器付きチーズドレンバルブ品番 Lタイプ
50A 16A対応品 LTVH-TDV50A
65A 20A対応品 LTVH-TDV65A
75×50A 25A・30A・40A対応品 LTVH-TDV7550A
100×50A 50A対応品 LTVH-TDV10050A

RVUH(グレー管仕様・左から右流れの Rタイプ)
(外管サイズ100Aまで15A、125A~200Aは20A、250A以上は25A透明ドレン付バルソケ仕様)

外管サイズ 実管対応サイズ 非接触液漏れ警報器付きチーズドレンバルブ品番 Rタイプ
50A 16A対応品 RVUH-TDV50A
65A 20A対応品 RVUH-TDV65A
75×50A 25A・30A・40A対応品 RVUH-TDV7550A
100×50A 50A対応品 RVUH-TDV10050A
125A 65A対応品 RVUH-TDV125A
150×100A 75A対応品 RVUH-TDV150100A
200×100A 100A対応品 RVUH-TDV200100A
250×150A 125A・150A対応品 RVUH-TDV250150A
300×200A 200A対応品 RVUH-TDV300200A

LVUH(グレー管仕様・右から左流れの Lタイプ)
(外管サイズ100Aまで15A、125A~200Aは20A、250A以上は25A透明ドレン付バルソケ仕様)

外管サイズ 実管対応サイズ 非接触液漏れ警報器付きチーズドレンバルブ品番 Lタイプ
50A 16A対応品 LVUH-TDV50A
65A 20A対応品 LVUH-TDV65A
75×50A 25A・30A・40A対応品 LVUH-TDV7550A
100×50A 50A対応品 LVUH-TDV10050A
125A 65A対応品 LVUH-TDV125A
150×100A 75A対応品 LVUH-TDV150100A
200×100A 100A対応品 LVUH-TDV200100A
250×150A 125A・150A対応品 LVUH-TDV250150A
300×200A 200A対応品 LVUH-TDV300200A

検査口付チーズドレンバルブ単体(透明管仕様・左から右流れの Rタイプ)
(15A透明ドレン付バルソケ使用)

外管サイズ 実管対応サイズ 検査口付チーズドレンバルブ品番 Rタイプ
50A 16A対応品 TVKR-TDV50A
65A 20A対応品 TVKR-TDV65A
75×50A 25A・30A・40A対応品 TVKR-TDV7550A
100×50A 50A対応品 TVKR-TDV10050A

検査口付チーズドレンバルブ単体(透明管仕様・右から左流れの Lタイプ)
(15A透明ドレン付バルソケ使用)

外管サイズ 実管対応サイズ 検査口付チーズドレンバルブ品番 Lタイプ
50A 16A対応品 TVKL-TDV50A
65A 20A対応品 TVKL-TDV65A
75×50A 25A・30A・40A対応品 TVKL-TDV7550A
100×50A 50A対応品 TVKL-TDV10050A

検査口付チーズドレンバルブ単体(グレー管仕様・左から右流れの Rタイプ)
(外管サイズ100Aまで15A、125A~200Aは20A、250A以上は25A透明ドレン付バルソケ仕様)

外管サイズ 実管対応サイズ 検査口付チーズドレンバルブ品番 Rタイプ
50A 16A対応品 VUKR-TDV50A
65A 20A対応品 VUKR-TDV65A
75×50A 25A・30A・40A対応品 VUKR-TDV7550A
100×50A 50A対応品 VUKR-TDV10050A
125A 65A対応品 VUKR-TDV125A
150×100A 75A対応品 VUKR-TDV150100A
200×100A 100A対応品 VUKR-TDV200100A
250×150A 125A・150A対応品 VUKR-TDV250150A
300×200A 200A対応品 VUKR-TDV300200A

☆ドレン管は全て透明仕様で、長さ20cmです。また施工性を考え、接着いたしておりません。

検査口付チーズドレンバルブ単体(グレー管仕様・右から左流れの Lタイプ)
(外管サイズ100Aまで15A、125A~200Aは20A、250A以上は25A透明ドレン付バルソケ仕様)

外管サイズ 実管対応サイズ 検査口付チーズドレンバルブ品番 Lタイプ
50A 16A対応品 VUKL-TDV50A
65A 20A対応品 VUKL-TDV65A
75×50A 25A・30A・40A対応品 VUKL-TDV7550A
100×50A 50A対応品 VUKL-TDV10050A
125A 65A対応品 VUKL-TDV125A
150×100A 75A対応品 VUKL-TDV150100A
200×100A 100A対応品 VUKL-TDV200100A
250×150A 125A・150A対応品 VUKL-TDV250150A
300×200A 200A対応品 VUKL-TDV300200A

☆ドレン管は全て透明仕様で、長さ20cmです。また施工性を考え、接着いたしておりません。

非接触液漏れ警報器単体
HEK1(センサー及びアンプ・20㎝パイプ付き)

非接触液漏れ警報器パイプ付品番 透明パイプ 20cm
HEK-P16A 15A
HEK-P20A 20A
HEK-P25A 25A

☆センサーケーブル5m×1本及びアンプ20cmパイプ1本付。
